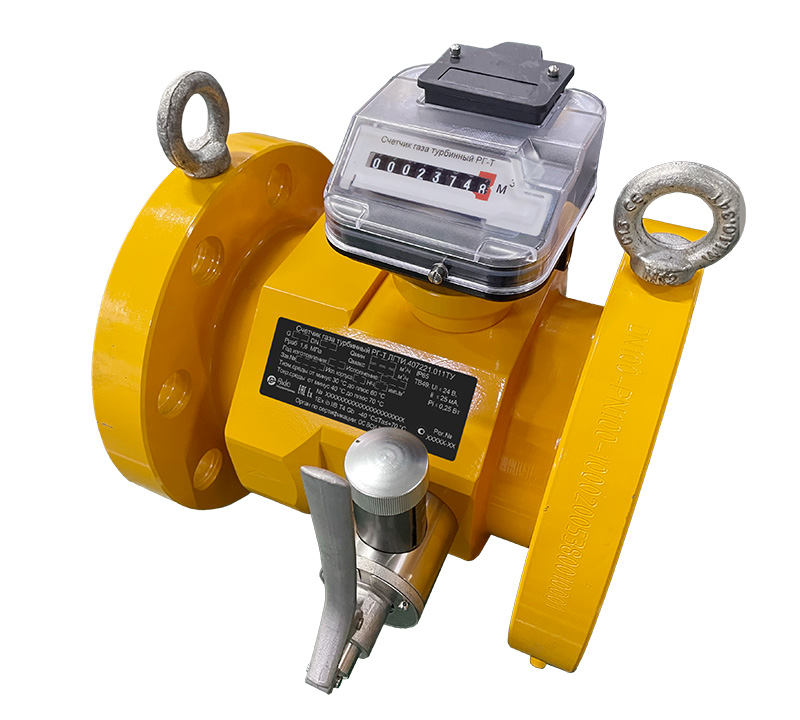

ТУРБИННЫЕ СЧЕТЧИКИ ГАЗА РГ-Т G65-G4000

Применяются для измерения изменяющегося потока очищенного, неагрессивного и химически неоднородного природного газа, а также воздуха, азота и других неагрессивных газов при их эксплуатации в промышленных установках, магистральных трубопроводах и системах энергоснабжения. Счётчики могут использоваться на опасных производственных объектах, включая предприятия нефтеперерабатывающей, нефтехимической, химической, газовой и других отраслей промышленности.

Официальным дилером ООО «Раско Газэлектроника» в Республике Беларусь является ООО «ДЭШ». Здесь Вы можете приобрести любую интересующую Вас продукцию. Консультация по тел +375 29 675-01-81

Подробнее

Связаться с дилером

ПРИНЦИП РАБОТЫ

Принцип действия счетчика РГ-Т основан на использовании энергии потока газа для вращения чувствительного элемента счетчика — измерительного турбинного колеса. При этом при взаимодействии потока газа с измерительным турбинным колесом последнее вращается со скоростью, пропорциональной скорости (объемному расходу) измеряемого газа.
Вращательное движение измерительного турбинного колеса через механический редуктор и магнитную муфту передаётся на счётный механизм, показывающий объемное количество газа, прошедшее через счетчик за время измерения.

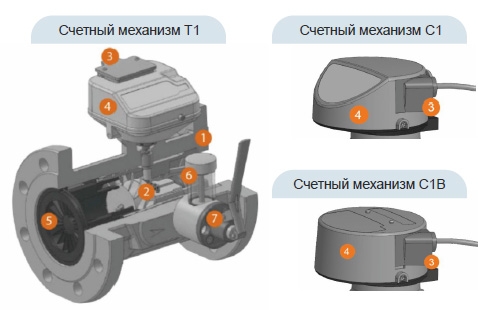

КОНСТРУКЦИЯ

Корпус;
Турбинное колесо;
Датчик импульсов ТВ53 (для Т1) и IN-S10 (для С1 и С1В);
Счетный механизм;
Струевыпрямитель;
Резервуар маслонасоса;
Маслонасос.

Счетчики газа РГ-Т могут оснащаться тремя исполнениями счетного механизма: Т1, С1 и С1В. Исполнение С1 аналогично счетному механизму, применявшемуся ранее в счетчиках раза TRZ.

Для удобства считывания показаний корпус счетного механизма может поворачиваться вокруг вертикальной оси на 355°.

Конструктивно счетчик РГ-Т представляет собой прочный корпус, в проточной части которого установлено устройство измерительное, состоящее из струевыпрямителя, турбинного колеса, узла редуктора с валом и шарикоподшипниковыми опорами вращения, корпуса.

Конструкция счетчика обеспечивает возможность его пломбирования, исключающего доступ к измерительной камере и счетному механизму без повреждения пломбы.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Диапазон измерения — 1:50.
Счетный механизм по умолчанию изготавливается из специального полимерного материала, устойчивого к ультрафиолетовому излучению.
Счетный механизм может поворачиваться на 355°
Имеется возможность компактного монтажа счетчика с использованием прямых участков не менее 2DN до счетчика.
Возможен горизонтальный и вертикальный монтаж счетчика.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр	Значение
Типоразмер счетчика газа	от G65 до G4000
Условный диаметр	от DN50 до DN300
Рабочее давление	PN16 и PN100
Температура газа	от -30 °C до +60 °C
Температура окружающей среды	от -40 °C до +70 °C
Межповерочный интервал	2 года
Класс защиты	IP 65
Материалы корпуса счетчика	Алюминиевый сплав/углеродистая сталь
Материалы турбинного колеса	Алюминиевый сплав
Материалы крышки счетного механизма	УФ-стабилизированный полимер
Взрывозащита	1 Ex ib IIB T4 Gb X
Перегрузка	Кратковременно до 1,25Qмакс
Счетный механизм	Три исполнения счетного механизма:Т1, С1 и С1В
Импульсные выходы	НЧ-выход: 1 шт. ВЧ-выход: 1 шт. (опционально) СЧ-выход: 1 шт. (опционально для счетного механизма С1)

ДОПУСТИМЫЕ ПРЕДЕЛЫ ПОГРЕШНОСТИ

Для исполнения О:	Для исполнения 2	Для исполнения 2У
Qmin ≤ Q < 0,1Qmax: ±2,0% 0,1Qmax ≤ Q ≤ Qmax: ± 1,0%	Qmin ≤ Q < 0,2Qmax: ±2,0% 0,2Qmax ≤ Q ≤ Qmax: ± 1,0%	Qмин ≤ Q < Qмакс: ± 0,9%

Диапазоны рабочих расходов турбинных счетчиков газа РГ-Т

Наименование	DN, мм	Qmax, м3/ч	Диапазон рабочих расходов Qmin/Qmax
			Qmin, м3/ч
			1:50*	1:40	1:30	1:20
РГ-Т G65	50	100	—	—	—	5
РГ-Т G100	80	160	—	—	—	8
РГ-Т G160	80	250	—	—	—	12,5
РГ-Т G250	80	400	8	10	13	20
РГ-Т G160	100	250	—	—	—	12,5
РГ-Т G250	100	400	—	10	13	20
РГ-Т G400	100	650	13	16	21,5	32,5
РГ-Т G400	150	650	—	—	—	32,5
РГ-Т G650	150	1000	—	25	33	50
РГ-Т G1000	150	1600	32	40	53	80
РГ-Т G650	200	1000	—	—	—	50
РГ-Т G1000	200	1600	—	40	53	80
РГ-Т G1600	200	2500	50	62,5	83	125
РГ-Т G1000	250	1600	—	—	—	80
РГ-Т G1600	250	2500	—	62,5	83	125
РГ-Т G2500	250	4000	80	100	133	200
РГ-Т G1600	300	2500	—	—	—	125
РГ-Т G2500	300	4000	—	100	133	200
РГ-Т G4000	300	6500	130	162,5	216,5	325

* Счетчики с диапазоном расходов 1:40 и 1:50 не имеют исполнения «2У»
** Счетчики типоразмера G65 могут выпускаться в исполнениях «О», «2»

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

Техническая документация

СТАНДАРТИЗАЦИЯ

Счетчик РГ-Т по своим метрологическим, техническим и эксплуатационным характеристикам полностью удовлетворяет требованиям, предъявляемым к счетчикам газа ГОСТ Р 8.740 – 2011 «Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков».
